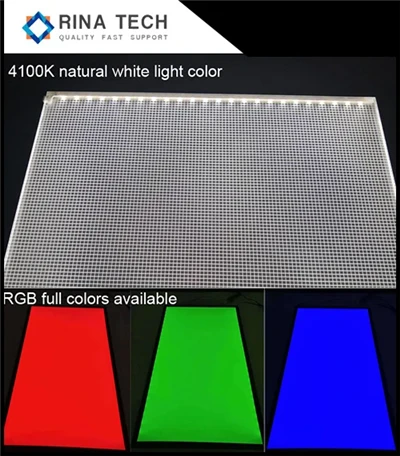

Ploča s visokom ujednačenom svjetlom

1. Funkcija vodeće ploče Light

Svjetlosna ploča (LGP) kritična je optička komponenta koja se široko koristi u modulima pozadinskog osvjetljenja za prikaze tekućeg kristala (lcds) . Njegova primarna funkcija je jednoliko distribucija svjetla iz izvora svjetlosti (poput LED -a ili CCFL -a) na cijeloj površini zaslona .

Svjetlosni prijenos i uniformnost:Svjetlosni vodič učinkovito prenosi svjetlost iz izvora svjetlosti postavljenih rubom i ravnomjerno je raspršuje po ploči, eliminirajući svijetle mrlje ili neravno osvjetljenje .

Upravljanje svjetlom za usmjeravanje:Kroz mikrostrukture (točkice, utore ili uzorci prizme) na njegovoj površini ili ugrađeni unutar, LGP usmjerava svjetlost prema naprijed, pojačavajući svjetlinu i smanjujući propuštanje svjetlosti .

Poboljšanje kvalitete zaslona:Osiguravanjem ujednačene svjetline i visokih kontrasta, svjetlosna ploča svjetla značajno poboljšava vizualne performanse LCD zaslona u televizorima, monitorima, pametnim telefonima i drugim uređajima za prikaz .

Energetska učinkovitost:Dobro dizajnirani LGP maksimizira iskorištavanje svjetlosti, smanjujući potrošnju energije sustava pozadinskog osvjetljenja .

Bez lagane ploče vodiča, zasloni osvijetljenih rubom patili bi od neravnomjerne svjetline, loših kutova gledanja i prekomjerne potrošnje energije .

2. Proizvodni postupak pločice vodiča svjetla

Proizvodnja vodenih ploča uključuje precizni inženjering i optički dizajn kako bi se postigla optimalna raspodjela svjetlosti . Proces obično uključuje sljedeće korake:

Priprema materijala

Materijali s optičkim optimama visoke čistoće (poput PMMA ili PC) odabiru se i obrađuju u listove potrebne debljine .

Dizajn i stvaranje uzoraka

Koristeći softver za optičku simulaciju, inženjeri dizajniraju uzorke raspršivanja svjetla (točkice, mikrostrukture ili teksture ugravirane laserom) koji će se primijeniti na ploču . gustoća uzorka i veličina uzorka variraju ovisno o željenoj jednoličnosti svjetla .

Stvaranje uzorka

Ubrizgavanje (za masovnu proizvodnju):Mopljeni polimer se ubrizgava u kalup s unaprijed definiranim uzorkom, formirajući vodeću ploču svjetla u jednom koraku .

Lasersko graviranje (za visoku preciznost):Laserski je utisnuo mikroskopske uzorke na površinu unaprijed izrezane ploče, omogućujući fino podešenu kontrolu svjetlosti .

Metoda ispisa (isplativa):Proces ispisa zaslona ili inkjet primjenjuje difuzne točkice na površinu ploče .

Naknadna obrada

Poliranje i čišćenje:Ploča je polirana kako bi se osiguralo glatke rubove i površine, minimizirajući gubitak svjetlosti .

Premaz (neobavezno):Neki LGP -ovi primaju dodatne optičke prevlake kako bi poboljšali reflektivnost ili smanjili odsjaj .

Inspekcija kvalitete

Svaka ploča podvrgnuta je rigoroznom ispitivanju lagane jednoličnosti, svjetline i oštećenja prije nego što je integrirana u modul pozadinskog osvjetljenja .

3. Usporedba materijala za vodeće pločice

Svjetlosni vodilici obično se izrađuju od prozirnih polimera s velikom svjetlosnom propusnošću . Dva najčešća materijala su:

PMMA (polimetil metakrilat / akril)

Prednosti:

Izvrsna optička jasnoća (92%+ lagana prijenos) .

Visoka otpornost na krutost i ogrebotine .

Stabilne performanse pod dugoročnom izlaganjem svjetlosti .

Ekonomično za masovnu proizvodnju .

Nedostaci:

Niži otpor topline (omekšava se na ~ 80 stupnjeva) .

Krhkiji od računala, skloni pucanju pod udarcem .

PC (polikarbonat)

Prednosti:

Veći toplinski otpor (može izdržati do ~ 120 stupnjeva) .

Superiorna snaga udara, čineći je prikladnim za robusne aplikacije .

Bolja fleksibilnost od pmma .

Nedostaci:

Nešto niža propusnost svjetlosti (~ 88-90%) .

Skuplje od pmma .

Skloni žuti pod dugotrajnom izlaganjem UV -a .

Ostali materijali (manje uobičajeni)

MS (metil stiren):Kompromis između PMMA i PC -a, nudeći bolji otpor topline od PMMA, ali niži troškovi od PC .

Staklo (za posebne primjene):Koristi se u vrhunskim prikazima gdje je potrebna ekstremna jasnoća, ali teška i krhka .

Kriteriji za odabir:

Za potrošačku elektroniku (TVS, pametni telefoni):PMMA je preferirana zbog svojih optičkih performansi i troškovne učinkovitosti .

Za automobile ili visokotemperaturne zaslone:PC je odabran za njegovu trajnost i otpornost na toplinu .

4. Scenariji aplikacije vodećih ploča

Ploče s vodičima za svjetlo su neophodne u raznim industrijama gdje je potrebno jednolično osvjetljenje . Ključne aplikacije uključuju:

Potrošačka elektronika

LCD TVS & Monitori:Edge osvijetljeni zasloni oslanjaju se na LGP-ove za ravnomjerno raspodjelu svjetla na velikim zaslonima .

Pametni telefoni i tableti:Ultra-tanke vodeće ploče omogućuju vitke dizajne uređaja uz održavanje svjetline .

Laptop prikazuje:Osigurava dosljedno pozadinsko osvjetljenje zaslona visoke rezolucije .

Automobilski zasloni

Zasloni nadzorne ploče i info -zabavni sustavi:LGP-ovi temeljeni na računalu koriste se za njihovu otpornost na toplinu i vibraciju .

Osvjetljenje ambijenta:Light Vodice Pomažu u stvaranju ujednačene unutarnje rasvjete u automobilima .

Industrijska i medicinska oprema

Kontrolne ploče i instrumentacija:Pruža jasno, bez sjaja za čitljivost u teškim okruženjima .

Medicinski prikazi (rendgen, MRI monitori):LGP-ovi visoke svjetlosti osiguravaju točan prikaz slike .

Oglašavanje i natpisi

Lightbox prikazuje:Koristi se u plakatima za pozadinskim osvjetljenjem i maloprodajnim natpisima za životno, energetski učinkovito osvjetljenje .

Transparentni LED zasloni:Posebni LGP-ovi omogućuju promatračke efekte u modernim digitalnim panovima .

Specijalna rasvjeta

Arhitektonska rasvjeta:Dekorativne svjetlosne ploče koriste LGP -ove za umjetničke efekte rasvjete .

UV sustavi za sušenje:Ploče s vodičima za svjetlo pomažu ravnomjerno rasporediti UV svjetlost u procesima industrijskog stvrdnjavanja .
